Khớp Khóa Trục MAV 1261

Liên hệ
Tình trạng: Còn hàng
Mã sản phẩm: MAV 1261 size 15x38
Hãng sản xuất: MAV Italy
Loại: Khóa trục MAV
Kích thước

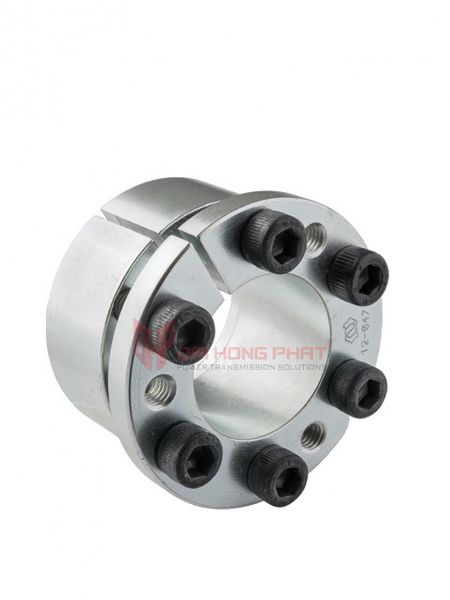

Khớp khóa trục MAV 1261
Khớp khoá trục (Locking Assembly) là gì?
Thiết bị khóa đầu trục, bộ khóa trục, khóa trục côn là thiết bị trung gian kết nối giữa motor + hộp số + trục dẫn với những thiết bị truyền động khác như: bánh răng, bánh xích, ròng rọc, đòn bẩy, cơ cấu trượt, dây cáp, băng tải,... nhờ lực ma sát lớn, khóa chặt trục và thiết bị với nhau đơn giản chỉ cần vặn vài ốc vít, với kết cấu mạnh mẽ đảm bảo bánh răng, bánh xích,.. không bị trượt khỏi trục và có khả năng tự định tâm.
Ngày nay, khớp khóa trục không chỉ có khả năng truyền mô-men xoắn bền bỉ mà còn đáng tin cậy cả lực dọc và lực ngang cũng như lực mô men. Oskar Peter là cha đẻ của các khớp khóa trục. Ông đã nhận ra rằng một tổ hợp khóa trục có thể truyền các mô men xoắn cao hơn đáng kể, do đó cho phép kỹ thuật của các trục mỏng hơn và ngắn hơn nhiều.
ĐẠI HỒNG PHÁT CORP. đang là đại diện uỷ quyền cung cấp chính hãng tất cả sản phẩm của hãng MAV (Italy) trên toàn Việt Nam.
Ngoài ra, Đại Hồng Phát còn chuyên cung cấp các sản phẩm thiết bị truyền động chất lượng cao chuyên dùng cho các nhà máy như: thiết bị khóa đầu trục, bộ khóa trục, khóa trục côn, khớp nối trục, xích tải nặng, động cơ - hộp số giảm tốc, động cơ điện, động cơ trung thế và hạ thế, vòng bi - bạc đạn, bạc đạn tự bôi trơn, phụ tùng trong khớp nối và động cơ giảm tốc,... được hầu hết các nhà máy trong các lĩnh vực lọc dầu - hóa dầu, sản xuất thép - luyện kim, khai thác than - khoáng sản, sản xuất xi măng, sản xuất giấy - bột giấy,… sử dụng phổ biến.

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN
Đặc điểm sản phẩm khớp khoá trục MAV 1261
- Công suất trung bình
- Tự định tâm, tự khóa
- Sửa chữa vị trí trung tâm trục trong quá trình thắt chặt
- Thiết kế côn đơn
- Nhẫn mạ kẽm
- Bôi trơn. Vòng, trục, lỗ trục: không dầu và khô. Vít: dầu
- Dung sai: trục + -0.08mm; lỗ trung tâm + -0.08mm
- Bề mặt hoàn thiện của trục và lỗ khoan tâm ra <3.2µm

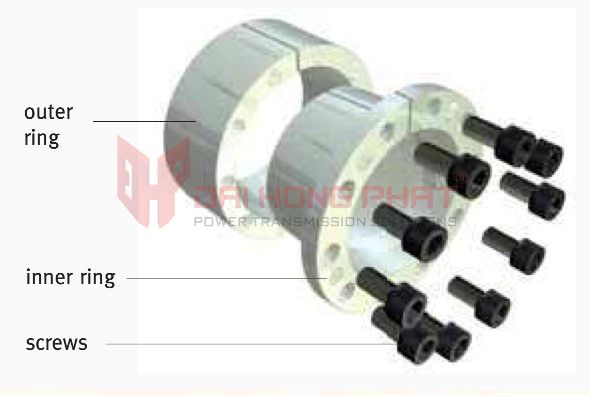

Thành phần cấu tạo khớp khoá trục MAV 1261
- Vòng trong có rãnh, với các chủ đề đẩy ra tích hợp
- Vòng ngoài có rãnh
- Bộ vít nắp đầu ổ cắm, lớp 12,9
Khớp Khóa Trục MAV 1261 Đại Hồng Phát  Khớp Khóa Trục MAV 1261 Đại Hồng Phát


MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN
Tại sao lựa chọn khớp khoá trục MAV của Italy?
1. Hợp tác với đối tác MAV – Italia là một trong những lựa chọn tối ưu của Đại Hồng Phát vì đây là một trong những nhà sản xuất thiết bị truyền động lực hàng đầu thế giới. MAV là một công ty của Ý, nằm ở Bosentino, miền Bắc nước Ý, dưới chân dãy núi Dolomites, một trong những khu vực đẹp nhất của dãy Alps. Được thành lập vào năm 1989, MAV chuyên thiết kế và sản xuất các thiết bị khóa không cần chìa, đĩa co và khớp nối cứng. Sản phẩm của MAV có thể cung cấp các trục từ 5 mm đến tận 1 mét là một trong những công nghệ vượt trội của MAV.
2. Chất lượng sản phẩm của nhãn hiệu MAV thể hiện qua kích thước chính xác, chất lượng vật liệu sản xuất tiêu chuẩn, tuổi thọ khớp khoá trục bền bỉ khác hẳn với các sản phẩm kém chất lượng hay các sản phẩm trôi nổi khác.
Tại sao lựa chọn ĐẠI HỒNG PHÁT là nhà cung cấp khớp khoá trục chính hãng cho công ty quý khách:
1. Hàng có sẵn trong kho, số lượng lớn, giao hàng nhanh chóng.
2. Cung cấp bản vẽ kỹ thuật cho khách hàng (khi có yêu cầu).
3. Đội ngũ chuyên viên kỹ thuật nghiệp vụ cao hỗ trợ tận  tâm.
4. Tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách.
5. Cung cấp Catalogue chính hãng các sản phẩm.
6. Miễn Phí chuyển đổi thông số kỹ thuật, kích thước theo yêu cầu.
7. Giao hàng toàn quốc 24/7 è Giảm thiểu thời gian ngừng máy.
8. Có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng.
Khớp nối trục Đại Hồng Phát   Giấy ủy quyền phân phối khớp khóa trục MAV - Đại Hồng Phát   Khớp Khóa Trục Đại Hồng Phát

9ĐẠI HỒNG PHÁT CORP. là đại diện uỷ quyền chính thức phân phối sản phẩm MAV trên toàn Việt Nam.
10. Chúng tôi cam kết hơn 10 năm uy tín của công ty đảm bảo quý khách hàng được nhận những sản phẩm chính hãng với chất lượng cao với giá tốt nhất.
11. ĐẠI HỒNG PHÁT CORP. được hãng MAV chính hãng huấn luyện và hỗ trợ tư vấn khách hàng đầy chu đáo, tận tâm và chuyên nghiệp.


MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN
Download catalogue Khớp khóa trục MAV 1261:
Download hướng dẫn lắp đặt khớp khóa trục MAV 1261:

Thông số kỹ thuật khớp khóa trục MAV 1261

Model
DIMENSIONS
PERFORMANCES
WEIGHT
kg
d
 mm
x
D
mm
D1
mm
L
mm
L1
mm
L2
mm
Mt
 Nm
Fax
 kN
Ps
 MPa
Ph
MPa
MAV 1261 size 15x38
15.00
x
38.00
43
31.0
25.0
19.0
183
24,3
181
72
0,2
MAV 1261 size 15,88x38,1
15,88
x
38,1
43
31.0
25.0
19.0
193
24,3
171
71
0,2
MAV 1261 size 16x38
16.00
x
38.00
43
31.0
25.0
19.0
195
24,3
170
72
0,2
MAV 1261 size 17x38
17.00
x
38.00
43
31.0
25.0
19.0
207
24,3
160
72
0,2
MAV 1261 size 17,46x38,1
17,46
x
38,1
43
31.0
25.0
19.0
212
24,3
156
71
0,2
MAV 1261 size 18x38
18.00
x
38.00
43
31.0
25.0
19.0
219
24,3
151
72
0,2
MAV 1261 size 19x38
19.00
x
38.00
43
31.0
25.0
19.0
231
24,3
143
72
0,2
MAV 1261 size 19,05x38,1
19,05
x
38,1
43
31.0
25.0
19.0
232
24,3
143
71
0,2
MAV 1261 size 20x45
20.00
x
45.00
50
34,2
28,2
22,2
304
30,4
145
65
0,3
MAV 1261 size 20,64x44,45
20,64
x
44,45
50
34,2
28,2
22,2
314
30,4
141
65
0,3
MAV 1261 size 22x45
22.00
x
45.00
50
34,2
28,2
22,2
335
30,4
132
65
0,2
MAV 1261 size 22,23x44,45
22,23
x
44,45
50
34,2
28,2
22,2
338
30,4
131
65
0,2
MAV 1261 size 23,81x44,45
23,81
x
44,45
50
34,2
28,2
22,2
362
30,4
122
65
0,2
MAV 1261 size 24x45
24.00
x
45.00
50
34,2
28,2
22,2
365
30,4
121
65
0,2
MAV 1261 size 25x45
25.00
x
45.00
50
34,2
28,2
22,2
380
30,4
116
65
0,2
MAV 1261 size 25,4x44,45
25,4
x
44,45
50
34,2
28,2
22,2
386
30,4
114
65
0,2
MAV 1261 size 26,99x50,8
26,99
x
50,8
57
37,4
31,4
25,4
493
36,5
113
60
0,3
MAV 1261 size 28x51
28.00
x
51.00
57
37,4
31,4
25,4
511
36,5
109
60
0,3
MAV 1261 size 28,58x50,8
28,58
x
50,8
57
37,4
31,4
25,4
522
36,5
107
60
0,3
MAV 1261 size 30x51
30.00
x
51.00
57
37,4
31,4
25,4
548
36,5
102
60
0,3
MAV 1261 size 30,16x50,8
30,16
x
50,8
57
37,4
31,4
25,4
551
36,5
101
60
0,3
MAV 1261 size 31,75x50,8
31,75
x
50,8
57
37,4
31,4
25,4
580
36,5
96
60
0,3
MAV 1261 size 32x51
32.00
x
51.00
57
37,4
31,4
25,4
584
36,5
95
60
0,3
MAV 1261 size 33,34x60,33
33,34
x
60,33
67
50.0
44.0
38.0
811
48,7
82
45
0,6
MAV 1261 size 34x60,5
34.00
x
60,5
67
50.0
44.0
38.0
827
48,7
80
45
0,6
MAV 1261 size 34,93x60,33
34,93
x
60,33
67
50.0
44.0
38.0
850
48,7
78
45
0,6
MAV 1261 size 35x60,5
35.00
x
60,5
67
50.0
44.0
38.0
852
48,7
78
45
0,6
MAV 1261 size 36x60,5
36.00
x
60,5
67
50.0
44.0
38.0
876
48,7
76
45
0,6
MAV 1261 size 36,51x60,33
36,51
x
60,33
67
50.0
44.0
38.0
889
48,7
74
45
0,6
MAV 1261 size 38x60,5
38.00
x
60,5
67
50.0
44.0
38.0
925
48,7
72
45
0,5
MAV 1261 size 38,1x60,33
38,1
x
60,33
67
50.0
44.0
38.0
927
48,7
71
45
0,5
MAV 1261 size 39,69x66,68
39,69
x
66,68
73
54,8
48,8
42,8
966
48,7
61
36
0,8
MAV 1261 size 40x67
40.00
x
67.00
73
54,8
48,8
42,8
974
48,7
60
36
0,8
MAV 1261 size 41,28x66,68
41,28
x
66,68
73
54,8
48,8
42,8
1,005
48,7
58
36
0,8
MAV 1261 size 42x67
42.00
x
67.00
73
54,8
48,8
42,8
1,022
48,7
57
36
0,7
MAV 1261 size 42,86x66,68
42,86
x
66,68
73
54,8
48,8
42,8
1,043
48,7
56
36
0,7
MAV 1261 size 44,45x66,68
44,45
x
66,68
73
54,8
48,8
42,8
1,082
48,7
54
36
0,7
MAV 1261 size 45x73
45.00
x
73.00
81
62,8
56,8
50,8
1,095
48,7
45
28
1.0
MAV 1261 size 46,04x73,03
46,04
x
73,03
81
62,8
56,8
50,8
1,121
48,7
44
28
1.0
MAV 1261 size 47,63x73,03
47,63
x
73,03
81
62,8
56,8
50,8
1,159
48,7
43
28
1.0
MAV 1261 size 48x73
48.00
x
73.00
81
62,8
56,8
50,8
1,168
48,7
42
28
1.0
MAV 1261 size 49,21x73,03
49,21
x
73,03
81
62,8
56,8
50,8
1,198
48,7
41
28
0,9
MAV 1261 size 50x73
50.00
x
73.00
81
62,8
56,8
50,8
1,217
48,7
41
28
0,9
MAV 1261 size 50,8x73,03
50,8
x
73,03
81
62,8
56,8
50,8
1,236
48,7
40
28
0,9
khớp khoá trục MAV,MAV Italy,MAV,ĐHP MAV,DHP MAV,Đại Hồng Phát MAV,MAV 1008,MAV 1061,MAV 1062,MAV 1071,MAV 1072,MAV 1261,MAV 1800, MAV 2005,MAV 2500,MAV 3003,MAV 3012,MAV 3022,MAV 3023,MAV 3061,MAV 3062,MAV 3063,MAV 3505,MAV 3705,MAV 4005,MAV 4061,MAV 4061L,MAV 5061,MAV 6002,MAV 6061,MAV 6901,MAV 6902,MAV 6903,MAV 7107,MAV việt nam, đại lý MAV, chính hãng MAV, nguồn cung cấp mav chính hãng,khớp khoá mav việt nam,mav, italy, locking, locking assembly, assembly
Xem thêm

Hướng dẫn cài đặt MAV khớp khóa trục MAV 1261

1. Đảm bảo rằng các vít khóa, vòng đệm, các bề mặt tiếp xúc với trục và trục được làm sạch và được tra dầu nhẹ và tất cả các khe hở của vòng đệm đều thẳng hàng.

2. Nới lỏng tất cả các vít tối thiểu 2 vòng và chuyển ít nhất 2 vít sang ren đẩy trong mục cổ kẹp [2] và mục cổ giữa [3] để tháo côn để dễ dàng lắp cụm khóa (xem hình Fig.1) .

3. Sau khi lắp cụm khóa, di dời các vít khóa dùng để tách vòng cổ.

4. Kết nối siết chặt bằng tay và đảm bảo rằng phần cổ áo [2] song song với mặt của bộ phận được gắn vào trục.

5. Sử dụng cờ lê mô-men xoắn và đặt nó cao hơn khoảng 5% so với mô-men xoắn được chỉ định (Ma). Mô-men xoắn vít theo hình chữ thập, chỉ sử dụng 1/4 vòng trong nhiều lần cho đến khi không thể đạt được 1/4 vòng nữa.

6. Vẫn áp dụng overtorque thêm 1-2 lần nữa. Điều này là cần thiết để bù cho sự giãn ra liên quan đến hệ thống của các vít khóa vì việc siết chặt một vít nhất định sẽ luôn làm giãn các vít liền kề. Nếu không vượt quá một số lần vượt qua sẽ cần thiết để đạt được mô-men xoắn thắt chặt quy định.

7. Đặt lại cờ lê mô-men xoắn về mô-men xoắn đã chỉ định (Ma) và kiểm tra tất cả các vít khóa. Không được vặn vít tại thời điểm này, nếu không, hãy lặp lại bước 6 cho thêm 1 hoặc 2 lần nữa. Không cần thiết phải kiểm tra lại mômen siết sau khi thiết bị đã hoạt động.

LỜI KHUYÊN QUAN TRỌNG: đối với việc lắp đặt chịu sự ăn mòn cực cao, các khe hở trong phần cổ áo clamp [2] và [4] cũng như trong phần cổ áo trung tâm [3] phải được bịt kín bằng một lớp keo thích hợp hợp chất hoặc tương đương. Tương tự như vậy, ren đẩy cũng phải được bảo vệ khỏi bị ăn mòn.


Hướng dẫn cách tháo


- Trước khi bắt đầu quy trình tháo sau đây, hãy kiểm tra để đảm bảo rằng không có tải trọng mô-men xoắn hoặc lực đẩy nào đang tác động lên Cụm khóa, trục hoặc bất kỳ bộ phận nào được lắp.

LỜI KHUYÊN QUAN TRỌNG! Người sử dụng cuối cùng phải đảm bảo rằng các đầu của vít khóa được sử dụng để tháo phải được mài phẳng và được vát nhẹ để tránh làm hỏng vít và ren vòng trong khi ra khơi. Vít có mặt phẳng và đầu vát không được cung cấp bởi MAV. Người sử dụng cuối cùng phải chịu trách nhiệm gia công các đầu vít.

1. Kiểm tra để đảm bảo rằng chuyển động dọc trục của vòng đệm kẹp - cần thiết để giải phóng kết nối - không bị hạn chế. Tương tự như vậy, hãy đảm bảo rằng các luồng đẩy ra hoạt động tốt
điều kiện.
2. Tháo tất cả các vít khóa và chuyển một số vào tất cả các ren đẩy trong mục cổ kẹp [2].
3. Nhả mục cổ áo [2] bằng cách siết chặt tất cả các vít đẩy theo chiều ngang, không vượt quá 1/4 vòng trong nhiều lần.
Dưới đây là những hình ảnh sản phẩm thật của khớp khoá trục MAV do ĐẠI HỒNG PHÁT nhập khẩu trực tiếp và phân phối chính hãng trên toàn Việt Nam.
