Khớp Khóa Trục MAV 3022

Liên hệ
Tình trạng: Còn hàng
Mã sản phẩm: MAV 3022 size 12x35
Hãng sản xuất: MAV Italy
Loại: Khóa trục MAV
Kích thước
Khớp Khóa Trục MAV 3022
Khớp khoá trục (Locking Assembly) là gì?

Thiết bị khóa đầu trục, bộ khóa trục, khóa trục côn là thiết bị trung gian kết nối giữa motor + hộp số + trục dẫn với những thiết bị truyền động khác như: bánh răng, bánh xích, ròng rọc, đòn bẩy, cơ cấu trượt, dây cáp, băng tải,... nhờ lực ma sát lớn, khóa chặt trục và thiết bị với nhau đơn giản chỉ cần vặn vài ốc vít, với kết cấu mạnh mẽ đảm bảo bánh răng, bánh xích,.. không bị trượt khỏi trục và có khả năng tự định tâm.
Ngày nay, khớp khóa trục không chỉ có khả năng truyền mô-men xoắn bền bỉ mà còn đáng tin cậy cả lực dọc và lực ngang cũng như lực mô men. Oskar Peter là cha đẻ của các khớp khóa trục. Ông đã nhận ra rằng một tổ hợp khóa trục có thể truyền các mô men xoắn cao hơn đáng kể, do đó cho phép kỹ thuật của các trục mỏng hơn và ngắn hơn nhiều.
ĐẠI HỒNG PHÁT CORP. đang là đại diện uỷ quyền cung cấp chính hãng tất cả sản phẩm của hãng MAV (Italy) trên toàn Việt Nam.
Ngoài ra, Đại Hồng Phát còn chuyên cung cấp các sản phẩm thiết bị truyền động chất lượng cao chuyên dùng cho các nhà máy như: thiết bị khóa đầu trục, bộ khóa trục, khóa trục côn, khớp nối trục, xích tải nặng, động cơ - hộp số giảm tốc, động cơ điện, động cơ trung thế và hạ thế, vòng bi - bạc đạn, bạc đạn tự bôi trơn, phụ tùng trong khớp nối và động cơ giảm tốc,... được hầu hết các nhà máy trong các lĩnh vực lọc dầu - hóa dầu, sản xuất thép - luyện kim, khai thác than - khoáng sản, sản xuất xi măng, sản xuất giấy - bột giấy,… sử dụng phổ biến.

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN
Đặc điểm sản phẩm khớp khoá trục MAV 3022
  • Đối với kết nối HUB hẹp (ví dụ: Sprockets, đĩa phanh)
  • Thiết kế 2 phần, có sẵn 4 mẫu
  • Không tự khóa
  • Bề mặt trục / trung tâm kết thúc RA <3,2 μm
  • Trục chịu đựng: H9
Khớp Khóa Trục MAV 3022 Đại Hồng Phát  Khớp Khóa Trục MAV 3022 Đại Hồng Phát
Tại sao lựa chọn khớp khoá trục MAV của Italy?
1. Hợp tác với đối tác MAV – Italia là một trong những lựa chọn tối ưu của Đại Hồng Phát vì đây là một trong những nhà sản xuất thiết bị truyền động lực hàng đầu thế giới. MAV là một công ty của Ý, nằm ở Bosentino, miền Bắc nước Ý, dưới chân dãy núi Dolomites, một trong những khu vực đẹp nhất của dãy Alps. Được thành lập vào năm 1989, MAV chuyên thiết kế và sản xuất các thiết bị khóa không cần chìa, đĩa co và khớp nối cứng. Sản phẩm của MAV có thể cung cấp các trục từ 5 mm đến tận 1 mét là một trong những công nghệ vượt trội của MAV.
2. Chất lượng sản phẩm của nhãn hiệu MAV thể hiện qua kích thước chính xác, chất lượng vật liệu sản xuất tiêu chuẩn, tuổi thọ khớp khoá trục bền bỉ khác hẳn với các sản phẩm kém chất lượng hay các sản phẩm trôi nổi khác.

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN
Tại sao lựa chọn ĐẠI HỒNG PHÁT là nhà cung cấp khớp khoá trục chính hãng cho công ty quý khách:
1. Hàng có sẵn trong kho, số lượng lớn, giao hàng nhanh chóng.
2. Cung cấp bản vẽ kỹ thuật cho khách hàng (khi có yêu cầu).
3. Đội ngũ chuyên viên kỹ thuật nghiệp vụ cao hỗ trợ tận  tâm.
4. Tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách.
5. Cung cấp Catalogue chính hãng các sản phẩm.
6. Miễn Phí chuyển đổi thông số kỹ thuật, kích thước theo yêu cầu.
7. Giao hàng toàn quốc 24/7 => Giảm thiểu thời gian ngừng máy.
8. Có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng.
 Khớp nối trục Đại Hồng Phát     Khớp Khóa Trục MAV Đại Hồng Phát     Công ty Đại Hồng Phát phân phối khóa trục
9ĐẠI HỒNG PHÁT CORP. là đại diện uỷ quyền chính thức phân phối sản phẩm MAV trên toàn Việt Nam.
10. Chúng tôi cam kết hơn 10 năm uy tín của công ty đảm bảo quý khách hàng được nhận những sản phẩm chính hãng với chất lượng cao với giá tốt nhất.
11. ĐẠI HỒNG PHÁT CORP. được hãng MAV chính hãng huấn luyện và hỗ trợ tư vấn khách hàng đầy chu đáo, tận tâm và chuyên nghiệp.

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

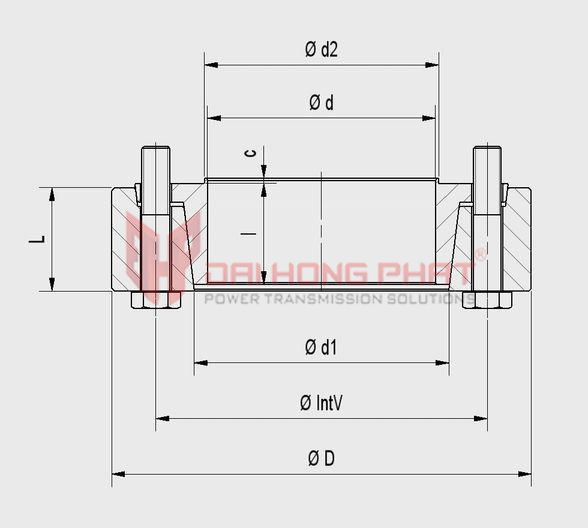

Thông số kỹ thuật khóa trục MAV 3022
Model
Dimensions
no.
Screws
size
(1)
Ma
Nm

Mt
Nm
Weight
kg
d
mm
x
D
mm
L
mm
IntV
mm
l
mm
d1
mm
c
mm
d2
mm
MAV 3022 size 70x115
70
x
115
27
86
26
72
4
74
9
M
8
x
40
30
1,540
1.4
MAV 3022 size 65x115
65
x
115
27
86
26
72
4
74
9
M
8
x
40
30
1,540

MAV 3022 size 60x115
60
x
115
27
86
26
72
4
74
9
M
8
x
40
30
1,540

MAV 3022 size 80x141
80
x
141
29
100
28
84
4
84
10
M
10
x
45
59
3,510
2.2
MAV 3022 size 75x141
75
x
141
29
100
28
84
4
84
10
M
10
x
45
59
3,450

MAV 3022 size 70x141
70
x
141
29
100
28
84
4
84
10
M
10
x
45
59
3,370

MAV 3022 size 95x170
95
x
170
40
124
39
104
4
104
12
M
12
x
60
100
7,330

MAV 3022 size 90x170
90
x
170
40
124
39
104
4
104
12
M
12
x
60
100
7,230

MAV 3022 size 90x155
90
x
155
35
114
34
94
4
94
12
M
10
x
50
59
4,660
3.4
MAV 3022 size 85x155
85
x
155
35
114
34
94
4
94
12
M
10
x
50
59
4,590

MAV 3022 size 80x155
80
x
155
35
114
34
94
4
94
12
M
10
x
50
59
4,520

MAV 3022 size 125x215
125
x
215
50
160
48
134
5
126
12
M
16
x
75
250
18,010
9
MAV 3022 size 120x215
120
x
215
50
160
48
134
5
126
12
M
16
x
75
250
17,800

MAV 3022 size 115x215
115
x
215
50
160
48
134
5
126
12
M
16
x
75
250
17,600

MAV 3022 size 110x185
110
x
185
47
136
45
114
5
116
12
M
12
x
70
100
8,120
6
MAV 3022 size 105x185
105
x
185
47
136
45
114
5
116
12
M
12
x
70
100
8,020

MAV 3022 size 100x185
100
x
185
47
136
45
114
5
116
12
M
12
x
70
100
7,910

MAV 3022 size 100x170
100
x
170
40
124
39
104
4
104
12
M
12
x
60
100
7,440
5
MAV 3022 size 140x230
140
x
230
54
172
52
146
5
146
14
M
16
x
80
250
22,780
11
MAV 3022 size 135x230
135
x
230
54
172
52
146
5
146
14
M
16
x
80
250
22,530

MAV 3022 size 130x230
130
x
230
54
172
52
146
5
146
14
M
16
x
80
250
22,290

MAV 3022 size 160x263
160
x
263
58
192
56
165
5
165
15
M
16
x
80
250
27,900
15
MAV 3022 size 155x263
155
x
263
58
192
56
165
5
165
15
M
16
x
80
250
27,640

MAV 3022 size 150x263
150
x
263
58
192
56
165
5
165
15
M
16
x
80
250
27,380

MAV 3022 size 170x290
170
x
290
62
204
61
175
5
175
16
M
16
x
90
250
32,460
21
MAV 3022 size 165x290
165
x
290
62
204
61
175
5
175
16
M
16
x
90
250
32,180

MAV 3022 size 160x290
160
x
290
62
204
61
175
5
175
16
M
16
x
90
250
31,910

MAV 3022 size 180x300
180
x
300
62
218
61
185
5
185
18
M
16
x
90
250
38,040
22
MAV 3022 size 175x300
175
x
300
62
218
61
185
5
185
18
M
16
x
90
250
37,720

MAV 3022 size 170x300
170
x
300
62
218
61
185
5
185
18
M
16
x
90
250
37,410

khớp khoá trục MAV,MAV Italy,MAV,ĐHP MAV,DHP MAV,Đại Hồng Phát MAV,MAV 1008,MAV 1061,MAV 1062,MAV 1071,MAV 1072,MAV 1261,MAV 1800, MAV 2005,MAV 2500,MAV 3003,MAV 3012,MAV 3022,MAV 3023,MAV 3061,MAV 3062,MAV 3063,MAV 3505,MAV 3705,MAV 4005,MAV 4061,MAV 4061L,MAV 5061,MAV 6002,MAV 6061,MAV 6901,MAV 6902,MAV 6903,MAV 7107,MAV việt nam, đại lý MAV, chính hãng MAV, nguồn cung cấp mav chính hãng,khớp khoá mav việt nam,mav, italy, locking, locking assembly, assembly
Xem thêm

Hướng dẫn lắp đặt Khớp Khóa Trục 3022

Hướng dẫn cách lắp đặt

1. Cẩn thận dung môi sạch và khô trục cũng như bề mặt tiếp xúc giữa trung tâm và đơn vị khóa. Bất kỳ chất bôi trơn nào trên bề mặt tiếp xúc giữa trục, trung tâm và đơn vị khóa sẽ làm giảm khả năng mô-men xoắn của kết nối.

2. Bôi trơn tất cả các ốc vít trên luồng và dưới đầu với sản phẩm dựa trên MoS2 sau:
Dow Corning® Molykote BR 2 Plus (hoặc tương đương, đối với hệ số ma sát là 0,10)

3. Lắp ráp trung tâm và thiết bị khóa với nhau bằng tay siết chặt các ốc vít khóa và đặt cả hai phần vào trục.

4. Sử dụng cờ lê mô-men xoắn và đặt nó cao hơn khoảng 5% so với việc khóa ốc vít được chỉ định Mẫu mô-men xoắn MA phạm vi ngược chiều kim đồng hồ, sử dụng khoảng. (I.E., 90º) lượt (ngay cả khi ban đầu một số ốc vít khóa yêu cầu mô-men xoắn rất thấp để đạt được ¼ lượt) đối với một số đường chuyền cho đến khi quay số không còn có thể đạt được.

5. Tiếp tục áp dụng Overtorque cho 1 hoặc 2 lần nữa. Điều này là cần thiết để bù đắp cho sự thư giãn liên quan đến hệ thống các ốc vít khóa vì thắt chặt một ốc vít nhất định sẽ luôn thư giãn các ốc vít liền kề. Không cần phải vượt qua, một số lượng vượt qua vô hạn sẽ cần thiết để đạt được mô-men xoắn chặt chẽ quy định.

6. Đặt lại cờ lê mô-men xoắn để mô-men xoắn được chỉ định (MA) và kiểm tra tất cả các ốc vít khóa. Không có ốc vít nên rẽ vào thời điểm này, nếu không lặp lại bước 5 cho 1 hoặc 2 lần nữa. Không cần thiết phải kiểm tra lại mô-men xoắn chặt chẽ sau khi thiết bị đang hoạt động.

Hướng dẫn cách tháo

Trước khi bắt đầu các quy trình loại bỏ sau đây, hãy kiểm tra để đảm bảo rằng không có mô-men xoắn hoặc tải lực đẩy nào hoạt động trên bộ phận khóa, trục hoặc bất kỳ thành phần được gắn nào.

LỜI KHUYÊN QUAN TRỌNG!
Người dùng cuối cùng phải đảm bảo rằng các kết thúc của các ốc vít khóa được sử dụng để loại bỏ phẳng phẳng và hơi vát để tránh làm hỏng ốc vít và các luồng cổ áo trong quá trình chống đẩy. Vít có đầu phẳng và vát không được cung cấp bởi MAV. Người dùng cuối cùng phải lấy phí gia công của end của ốc vít.

-Đối với loạt 3012, buộc các vòng khóa để thảnh thơi bằng cách búa nhẹ trên vòng ngoài của đơn vị khóa.
-Đối với loạt 3022 - 3023, siết chặt một số ốc vít trong các luồng bị tắt (có thể không cùng kích thước của ốc vít khóa).

CẢNH BÁO
Không loại bỏ hoàn toàn các ốc vít khóa trước khi khóa nhẫn được thảnh thơi. Khi sự tách biệt đột ngột của các vòng khóa có thể liên quan đến các lực tách cao có thể dẫn đến thương tích vĩnh viễn hoặc tử vong. Hãy chắc chắn rằng các vòng khóa được thảnh thơi trước khi loại bỏ hoàn toàn các ốc vít khóa.

CÀI ĐẶT LẠI
Làm sạch các vòng và khôi phục bôi trơn Taper với Dow Corning® Molykote G-Rapid Plus (hoặc tương đương, đối với hệ số ma sát là 0,04). Làm sạch và khôi phục bôi trơn trên khóa ốc vít như được mô tả bởi hướng dẫn cài đặt, bước 2.

Dưới đây là những hình ảnh sản phẩm thật của khớp khoá trục MAV do ĐẠI HỒNG PHÁT nhập khẩu trực tiếp và phân phối chính hãng trên toàn Việt Nam.
