Khớp khóa trục Ringfeder RfN 7013.0

Khớp khoá trục (Locking Assembly) là gì?

Khớp khóa trục - Locking Assembly (hay còn gọi bộ khóa trục, khóa trục côn, khớp khóa trục côn, thiết bị khóa đầu trục) là thiết bị trung gian kết nối giữa motor + hộp số + trục dẫn với những thiết bị truyền động khác như: bánh răng, bánh xích, ròng rọc, đòn bẩy, cơ cấu trượt, dây cáp, băng tải,... nhờ lực ma sát lớn, khóa chặt trục và thiết bị với nhau đơn giản chỉ cần vặn vài ốc vít, với kết cấu mạnh mẽ đảm bảo bánh răng, bánh xích,.. không bị trượt khỏi trục và có khả năng tự định tâm.

Ngày nay, khớp khóa trục không chỉ có khả năng truyền mô-men xoắn bền bỉ mà còn đáng tin cậy cả lực dọc và lực ngang cũng như lực mô men. Oskar Peter là cha đẻ của các khớp khóa trục. Ông đã nhận ra rằng một tổ hợp khóa trục có thể truyền các mô men xoắn cao hơn đáng kể, do đó cho phép kỹ thuật của các trục mỏng hơn và ngắn hơn nhiều.

ĐẠI HỒNG PHÁT CORP. đang là đại diện uỷ quyền cung cấp chính hãng tất cả sản phẩm của hãng Ringfeder Germay trên toàn Việt Nam.

Ngoài ra, Đại Hồng Phát còn chuyên cung cấp các sản phẩm thiết bị truyền động chất lượng cao chuyên dùng cho các nhà máy như: thiết bị khóa đầu trục, bộ khóa trục, khóa trục côn, khớp nối trục, xích tải nặng, động cơ - hộp số giảm tốc, động cơ điện, động cơ trung thế và hạ thế, vòng bi - bạc đạn, bạc đạn tự bôi trơn, phụ tùng trong khớp nối và động cơ giảm tốc,... được hầu hết các nhà máy trong các lĩnh vực lọc dầu - hóa dầu, sản xuất thép - luyện kim, khai thác than - khoáng sản, sản xuất xi măng, sản xuất giấy - bột giấy,… sử dụng phổ biến.

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

Đặc điểm sản phẩm RINGFEDER RfN 7013.0

Khớp khóa trục côn Ringfeder RfN 7013.0 (Locking Assembly) được thiết kế dạng taper đơn, với khả năng tự khóa, cung cấp hành động tự định tâm và đồng tâm tốt, cũng như mô-men xoắn cũng tăng lên.
Độ đồng tâm chính xác cao và dễ dàng tháo gỡ, khớp khóa trục RfN 7013 cung cấp độ đồng tâm tốt giữa các bộ phận được kẹt chặt. Mặt bích được gia cố tại điểm giới hạn. Điều này ngăn ngừa sự uốn cong và nâng vòng trong trong quá trình lắp đặt và do đó đảm bảo việc tháo gỡ được đảm bảo.
Tốc độ quay cao - Bộ khớp khóa trục Ringfeder 7013 vẫn nguyên dạng trong quá trình lắp ráp và do đó chúng phù hợp trong các ứng dụng có tốc độ quay cao hơn.
Tải trọng hướng tâm cao - độ bền vật liệu của Lắp ráp khớp khóa trục Ringfeder 7013 làm cho chúng đặc biệt thích hợp cho các ứng dụng có tải trọng hướng tâm cao.
Khớp khóa trục RfN 7013.0 được sử dụng nhiều trong ứng dụng như cẩu trục, bánh răng hộp số, bánh đà, quạt và khớp nối trục.

Khớp khóa trục Ringfeder RfN 7013 Đại Hồng Phát

Hình: Khớp khóa trục Ringfeder RfN 7013 - Đại Hồng Phát

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

Tại sao lựa chọn khớp khoá trục Ringfeder^® của Germany?

1. Hợp tác với đối tác Ringfeder – Germany là một trong những lựa chọn hàng đầu của Đại Hồng Phát vì đây là một trong những nhà sản xuất thiết bị truyền động lực nổi tiếng nhất thế giới. Ringfeder là một công ty của Đức, được thành lập từ năm 1922 bởi ngài Ernst Kreissig - kỹ sư hàng đầu của Waggonfabrik A.G., Uerdingen.

2. Trải qua hàng trăm năm chuyên các giải pháp truyền động và giảm xóc dẫn đầu quốc tế. Thương hiệu mạnh mẽ RINGFEDER^® nổi tiếng trên toàn thế giới về các thiết bị khóa, giải pháp giảm chấn và hệ thống khớp nối vượt trội cho những yêu cầu khắt khe nhất trong nhiều ngành công nghiệp trên toàn thế giới. Gần 100 năm sản xuất chuyên nghiệp trong ngành truyền động và giảm xóc, Ringfeder sở hữu kinh nghiệm, bí quyết và kỹ thuật vượt trội trong việc cung cấp sản phẩm và dịch vụ hạng nhất cho khách hàng.

3. Giá trị cốt lõi của Ringfeder và Đại Hồng Phát cùng hướng đến mục tiêu đem lại giải pháp tối ưu cho khách hàng toàn cầu nói chung và khách hàng Việt Nam nói tiêng, đã thúc đẩy hai bên tiến đến thỏa thuận hợp tác công nhận Đại Hồng Phát trở thành đại diện ủy quyền chính hãng của Ringfeder tại Việt Nam năm 2015.

Tại sao lựa chọn ĐẠI HỒNG PHÁT là nhà cung cấp khớp khoá trục Ringfeder chính hãng cho công ty quý khách:

Những lợi ích vượt trội mà Quý khách khi mua sản phẩm Khớp khóa trục Ringfeder từ Đại Hồng Phát.

1. Mua sản phẩm chính hãng nhập khẩu trực tiếp từ RINGFEDER Germany.
2. Bảo vệ rủi ro của bạn, chống lại hàng giả.
3. Cung cấp đầy đủ chứng từ CO/CQ cho Quý Khách.
4. Hàng lưu kho có sẵn, sẵn sàng giao hàng nhanh chóng.
5. Cung cấp bản vẽ kỹ thuật cho khách hàng (khi có yêu cầu).
6. Đội ngũ chuyên viên kỹ thuật nghiệp vụ cao hỗ trợ tận tâm.
7. Tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách.
8. Cung cấp Catalogue chính hãng cho các sản phẩm.
9. Miễn Phí chuyển đổi thông số kỹ thuật, kích thước theo yêu cầu.
10. Giao hàng toàn quốc 24/7, giúp Quý khách giảm thiểu thời gian ngừng máy.
11. Có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng của Quý Khách.

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

Khớp nối trục Đại Hồng Phát Công ty Đại Hồng Phát phân phối khóa trục

Giấy ủy quyền phân phối khớp khóa trục Ringfeder - Đại Hồng Phát

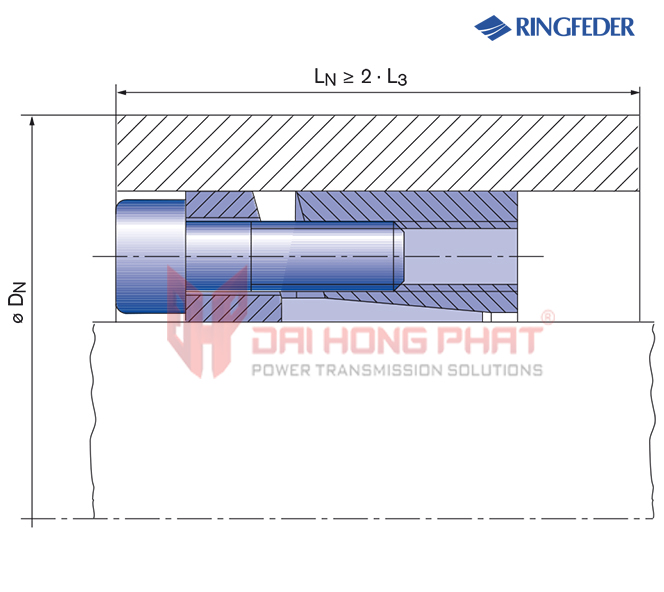

Hình vẽ khớp khóa trục ringfeder RfN 7013.0

Thông số kỹ thuật khớp khóa trục côn Ringfeder RfN 7013.0

Model	Locking Assembly dimensions					Transmissible torques or axial forces		Gw


	d	D	L	L1	L3	T	^Fax
	mm		mm			Nm	kN	kg
RfN 7013.0 size 19x47	19	47	37	31	21.7	285	30	0.29
RfN 7013.0 size 20x47	20	47	37	31	21.7	300	30	0.29
RfN 7013.0 size 22x47	22	47	37	31	21.7	330	30	0.27
RfN 7013.0 size 24x50	24	50	37	31	21.7	420	40	0.31
RfN 7013.0 size 25x50	25	50	37	31	21.7	440	40	0.3
RfN 7013.0 size 28x55	28	55	37	31	21.7	490	40	0.36
RfN 7013.0 size 30x55	30	55	37	31	21.7	530	40	0.34
RfN 7013.0 size 32x60	32	60	37	31	21.7	740	50	0.41
RfN 7013.0 size 35x60	35	60	37	31	21.7	810	50	0.38
RfN 7013.0 size 38x65	38	65	37	31	21.7	890	50	0.44
RfN 7013.0 size 40x65	40	65	37	31	21.7	940	50	0.41
RfN 7013.0 size 42x75	42	75	46	38	25.3	1,730	80	0.76
RfN 7013.0 size 45x75	45	75	46	38	25.3	1,860	80	0.7
RfN 7013.0 size 48x80	48	80	46	38	25.3	1,980	80	0.8
RfN 7013.0 size 50x80	50	80	46	38	25.3	2,070	80	0.76
RfN 7013.0 size 55x85	55	85	46	38	25.3	2,540	90	0.82
RfN 7013.0 size 60x90	60	90	46	38	25.3	2,770	90	0.88
RfN 7013.0 size 65x95	65	95	46	38	25.3	3,580	110	0.94
RfN 7013.0 size 70x110	70	110	60	50	33.4	5,100	140	2.1
RfN 7013.0 size 75x115	75	115	60	50	33.4	5,460	140	2.2
RfN 7013.0 size 80x120	80	120	60	50	33.4	5,850	140	2.3
RfN 7013.0 size 85x125	85	125	60	50	33.4	7,450	180	2.4
RfN 7013.0 size 90x130	90	130	60	50	33.4	7,900	180	2.6
RfN 7013.0 size 95x135	95	135	60	50	33.4	9,900	210	2.7
RfN 7013.0 size 100x145	100	145	68	58	40.8	11,000	220	3.7
RfN 7013.0 size 110x155	110	155	68	58	40.8	12,100	220	4
RfN 7013.0 size 120x165	120	165	68	58	40.8	15,700	260	4.3
RfN 7013.0 size 130x180	130	180	77	65	45.4	20,700	320	5.9
RfN 7013.0 size 140x190	140	190	77	65	45.4	22,500	320	6.3
RfN 7013.0 size 150x200	150	200	77	65	45.4	28,500	380	6.7
