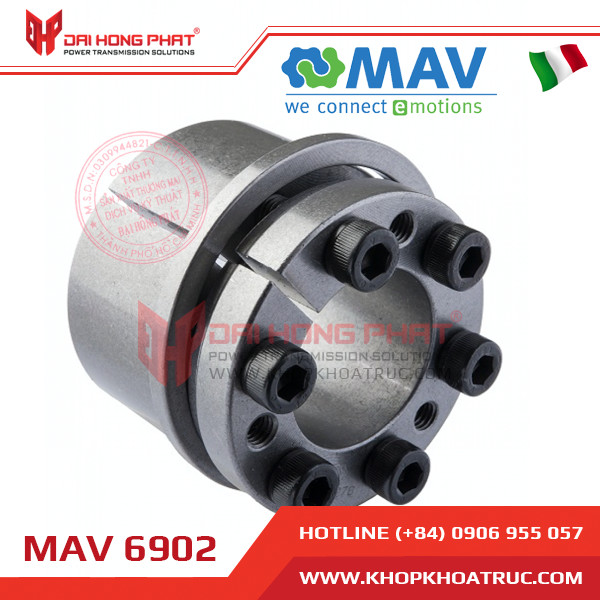

Khớp Khóa Trục MAV 6902 - Locking Assembly

Khớp Khóa Trục MAV 6902 - Locking Assembly

Khớp khoá trục (Locking Assembly) là gì?

Khớp khóa trục Locking Assembly (hay còn gọi bộ khóa trục, khóa trục côn, khớp khóa trục côn, thiết bị khóa đầu trục) là thiết bị trung gian kết nối giữa motor + hộp số + trục dẫn với những thiết bị truyền động khác như: bánh răng, bánh xích, ròng rọc, đòn bẩy, cơ cấu trượt, dây cáp, băng tải,... nhờ lực ma sát lớn, khóa chặt trục và thiết bị với nhau đơn giản chỉ cần vặn vài ốc vít, với kết cấu mạnh mẽ đảm bảo bánh răng, bánh xích,.. không bị trượt khỏi trục và có khả năng tự định tâm.

Ngày nay, khớp khóa trục Locking Assembly không chỉ có khả năng truyền mô-men xoắn bền bỉ mà còn đáng tin cậy cả lực dọc và lực ngang cũng như lực mô men. Oskar Peter là cha đẻ của các khớp khóa trục. Ông đã nhận ra rằng một tổ hợp khớp khóa trục có thể truyền các mô men xoắn cao hơn đáng kể, do đó cho phép kỹ thuật của các trục mỏng hơn và ngắn hơn nhiều.

ĐẠI HỒNG PHÁT CORP. đang là đại diện uỷ quyền cung cấp chính hãng tất cả sản phẩm khớp khóa trục của hãng MAV (Italy) trên toàn Việt Nam.

Ngoài ra, Đại Hồng Phát còn chuyên cung cấp các sản phẩm thiết bị truyền động chất lượng cao chuyên dùng cho các nhà máy như: thiết bị khóa đầu trục, bộ khóa trục, khóa trục côn, khớp nối trục, xích tải nặng, động cơ - hộp số giảm tốc, động cơ điện, động cơ trung thế và hạ thế, vòng bi - bạc đạn, bạc đạn tự bôi trơn, phụ tùng trong khớp nối và động cơ giảm tốc,... được hầu hết các nhà máy trong các lĩnh vực lọc dầu - hóa dầu, sản xuất thép - luyện kim, khai thác than - khoáng sản, sản xuất xi măng, sản xuất giấy - bột giấy,… sử dụng phổ biến.

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

Đặc điểm sản phẩm khớp khoá trục MAV 6902

công suất trung bình
tự định tâm, tự khóa
cố định vị trí trung tâm trục trong quá trình thắt chặt
thiết kế côn đơn
độ dài tiếp xúc cao, áp suất tiếp xúc thấp
dung sai: trục h8; lỗ trung tâm H8
bề mặt hoàn thiện của trục và lỗ khoan tâm Ra <3,2 µm

Thành phần khớp khóa trục MAV 6902

vòng trong có rãnh
vòng ngoài có rãnh
miếng đệm
bộ vít nắp đầu ổ cắm, lớp 12,9

Tại sao lựa chọn khớp khoá trục MAV của Italy?

1. Hợp tác với đối tác MAV – Italia là một trong những lựa chọn tối ưu của Đại Hồng Phát vì đây là một trong những nhà sản xuất thiết bị truyền động lực hàng đầu thế giới. MAV là một công ty của Ý, nằm ở Bosentino, miền Bắc nước Ý, dưới chân dãy núi Dolomites, một trong những khu vực đẹp nhất của dãy Alps. Được thành lập vào năm 1989, MAV chuyên thiết kế và sản xuất các thiết bị khóa không cần chìa, đĩa co và khớp nối cứng. Sản phẩm của MAV có thể cung cấp các trục từ 5 mm đến tận 1 mét là một trong những công nghệ vượt trội của MAV.

2. Chất lượng sản phẩm của nhãn hiệu MAV thể hiện qua kích thước chính xác, chất lượng vật liệu sản xuất tiêu chuẩn, tuổi thọ khớp khoá trục bền bỉ khác hẳn với các sản phẩm kém chất lượng hay các sản phẩm trôi nổi khác.

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

Tại sao lựa chọn ĐẠI HỒNG PHÁT là nhà cung cấp khớp khoá trục chính hãng cho công ty quý khách:

Những lợi ích vượt trội mà Quý khách khi mua sản phẩm Khớp khóa trục MAV từ Đại Hồng Phát.

1. Mua sản phẩm chính hãng nhập khẩu trực tiếp từ MAV Italy
2. Bảo vệ rủi ro của bạn, chống lại hàng giả.
3. Cung cấp đầy đủ chứng từ CO/CQ cho Quý Khách.
4. Hàng lưu kho có sẵn, sẵn sàng giao hàng nhanh chóng.
5. Cung cấp bản vẽ kỹ thuật cho khách hàng (khi có yêu cầu).
6. Đội ngũ chuyên viên kỹ thuật nghiệp vụ cao hỗ trợ tận tâm.
7. Tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách.
8. Cung cấp Catalogue chính hãng cho các sản phẩm.
9. Miễn Phí chuyển đổi thông số kỹ thuật, kích thước theo yêu cầu.
10. Giao hàng toàn quốc 24/7, giúp Quý khách giảm thiểu thời gian ngừng máy.
11. Có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng của Quý Khách.

Công ty Đại Hồng Phát phân phối khóa trục

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

Download catalogue Locking Assembly Khớp khóa trục MAV 6902:
Download hướng dẫn lắp đặt Locking Assembly khớp khóa trục MAV 6902:

Thông số kỹ thuật khớp khóa trục MAV 6902

Model	DIMENSIONS						PERFORMANCES		WEIGHT
	d	D	D1	L2	L1	L	Mt	Fax	kg
	mm	mm	mm	mm	mm	mm	Nm	kN
MAV 6902 size 18x47	18	47	53	30	42	48	310	35	0.4
MAV 6902 size 19x47	19	47	53	30	42	48	330	35	0.4
MAV 6902 size 20x47	20	47	53	30	42	48	350	35	0.4
MAV 6902 size 22x47	22	47	53	30	42	48	380	35	0.4
MAV 6902 size 24x50	24	50	56	31	43	49	420	35	0.4
MAV 6902 size 25x50	25	50	56	31	43	49	440	35	0.4
MAV 6902 size 28x55	28	55	61	31	43	49	490	35	0.5
MAV 6902 size 30x55	30	55	61	31	43	49	520	35	0.5
MAV 6902 size 32x60	32	60	66	31	43	49	700	47	0.5
MAV 6902 size 35x60	35	60	66	31	43	49	800	47	0.5
MAV 6902 size 38x65	38	65	71	31	43	49	900	47	0.6
MAV 6902 size 40x65	40	65	71	31	43	49	900	47	0.6
MAV 6902 size 42x75	42	75	81	35.5	50.5	58.5	1,400	60	1
MAV 6902 size 45x75	45	75	81	35.5	50.5	58.5	1,500	60	0.9
MAV 6902 size 48x80	48	80	86	35.5	50.5	58.5	1,500	60	1
MAV 6902 size 50x80	50	80	86	35.5	50.5	58.5	1,600	60	1
MAV 6902 size 55x85	55	85	91	35.5	50.5	58.5	2,400	90	1.1
MAV 6902 size 60x90	60	90	96	35.5	50.5	58.5	2,600	90	1.1
MAV 6902 size 63x95	63	95	101	35.5	50.5	58.5	2,700	90	1.3
MAV 6902 size 65x95	65	95	101	35.5	50.5	58.5	2,800	90	1.2
MAV 6902 size 70x110	70	110	117	47	60	70	4,300	120	2.3
MAV 6902 size 75x115	75	115	122	47	60	70	4,600	120	2.5
MAV 6902 size 80x120	80	120	127	47	60	70	4,900	120	2.6
MAV 6902 size 85x125	85	125	132	47	60	70	6,000	140	2.7
MAV 6902 size 90x130	90	130	137	47	60	70	6,400	140	2.9
MAV 6902 size 95x135	95	135	142	47	60	70	8,400	180	3
MAV 6902 size 100x145	100	145	153	53	71	83	9,200	180	4.4
MAV 6902 size 110x155	110	155	163	53	71	83	10,100	180	4.7
MAV 6902 size 120x165	120	165	173	53	71	83	12,600	210	5
MAV 6902 size 130x180	130	180	188	53	71	83	17,100	260	6
MAV 6902 size 140x190	140	190	199	59	82	86	19,800	280	7.3
MAV 6902 size 150x200	150	200	209	59	82	86	26,600	350	7.7
MAV 6902 size 160x210	160	210	219	59	82	86	28,400	350	8.2
MAV 6902 size 170x225	170	225	234	59	82	86	36,100	430	9.6
MAV 6902 size 180x235	180	235	244	59	82	86	38,300	430	10.1
MAV 6902 size 190x250	190	250	259	59	82	86	50,500	530	11.5
MAV 6902 size 200x260	200	260	269	59	82	86	53,200	530	14.1
MAV 6902 size 220x285	220	285	294	72	98	102	64,000	580	17.5
MAV 6902 size 240x305	240	305	314	72	98	102	87,000	700	18.6
MAV 6902 size 260x325	260	325	334	72	98	102	114,000	900	21.3
MAV 6902 size 280x355	280	355	364	83	121	127	127,000	900	32.5
MAV 6902 size 300x375	300	375	384	83	121	127	159,000	1,100	34.5
MAV 6902 size 320x405	320	405	414	98	140	148	219,000	1,400	49
MAV 6902 size 340x425	340	425	434	98	140	148	271,000	1,600	52
MAV 6902 size 360x455	360	455	464	118	164	174	318,000	1,800	73
MAV 6902 size 380x475	380	475	484	118	164	174	378,000	2,000	76
MAV 6902 size 400x495	400	495	504	118	164	174	398,000	2,000	80
