Khớp Khóa Trục Ringfeder RfN 7515

Khớp khoá trục (Locking Assembly) là gì?

Khớp khóa trục Locking Assembly (hay còn gọi bộ khóa trục, khóa trục côn, khớp khóa trục côn, thiết bị khóa đầu trục) là thiết bị trung gian kết nối giữa motor + hộp số + trục dẫn với những thiết bị truyền động khác như: bánh răng, bánh xích, ròng rọc, đòn bẩy, cơ cấu trượt, dây cáp, băng tải,... nhờ lực ma sát lớn, khóa chặt trục và thiết bị với nhau đơn giản chỉ cần vặn vài ốc vít, với kết cấu mạnh mẽ đảm bảo bánh răng, bánh xích,.. không bị trượt khỏi trục và có khả năng tự định tâm.

Ngày nay, khớp khóa trục Locking Assembly không chỉ có khả năng truyền mô-men xoắn bền bỉ mà còn đáng tin cậy cả lực dọc và lực ngang cũng như lực mô men. Oskar Peter là cha đẻ của các khớp khóa trục. Ông đã nhận ra rằng một tổ hợp khóa trục có thể truyền các mô men xoắn cao hơn đáng kể, do đó cho phép kỹ thuật của các trục mỏng hơn và ngắn hơn nhiều.

ĐẠI HỒNG PHÁT CORP. đang là đại diện uỷ quyền cung cấp chính hãng tất cả sản phẩm của hãng Ringfeder Germany trên toàn Việt Nam.

Ngoài ra, Đại Hồng Phát còn chuyên cung cấp các sản phẩm thiết bị truyền động chất lượng cao chuyên dùng cho các nhà máy như: thiết bị khóa đầu trục, bộ khóa trục, khóa trục côn, khớp nối trục, xích tải nặng, động cơ - hộp số giảm tốc, động cơ điện, động cơ trung thế và hạ thế, vòng bi - bạc đạn, bạc đạn tự bôi trơn, phụ tùng trong khớp nối và động cơ giảm tốc,... được hầu hết các nhà máy trong các lĩnh vực lọc dầu - hóa dầu, sản xuất thép - luyện kim, khai thác than - khoáng sản, sản xuất xi măng, sản xuất giấy - bột giấy,… sử dụng phổ biến.

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

Đặc điểm sản phẩm khớp khoá trục RINGFEDER RfN 7515

- Tự định tâm.

- Đường kính bên trong d : 60-640 mm

- Đường kính ngoài D : 95-735 mm

- Chiều dài tổng thể L : 58-177 mm

- Mô-men xoắn T : 4,299-1,3 Mio Nm

Khớp khóa trục Ringfeder RfN 7515 (Locking Assembly) truyền mô men xoắn lớn và đặc biệt tối ưu hóa cho việc truyền động đối với tải uốn. Ringfeder RfN 7515 có khả năng định tâm tuyệt vời, với một thiết kế tiếp xúc tương đối rộng.

Đặc biệt đối với bộ truyền mômen uốn được thiết kế 3 phần lắp ráp khóa với ứng suất giảm trong chính cụm khóa. Có các kích thước từ 60 đến 640 mm.

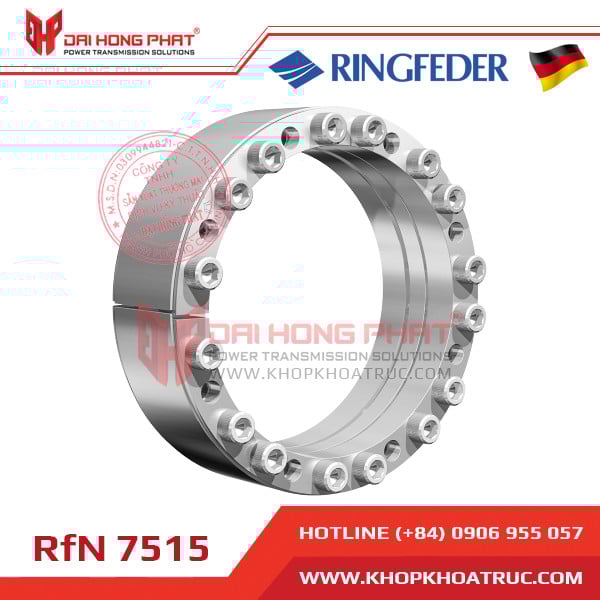

Hình: Khớp Khóa Trục Ringfeder RfN 7515 - Đại Hồng Phát

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

Tại sao lựa chọn khớp khoá trục Ringfeder của Germany?

1. Hợp tác với đối tác Ringfeder – Germany là một trong những lựa chọn hàng đầu của Đại Hồng Phát vì đây là một trong những nhà sản xuất thiết bị truyền động lực nổi tiếng nhất thế giới. Ringfeder là một công ty của Đức, được thành lập từ năm 1922 bởi ngài Ernst Kreissig - kỹ sư hàng đầu của Waggonfabrik A.G., Uerdingen.

2. Trải qua hàng trăm năm chuyên các giải pháp truyền động và giảm xóc dẫn đầu quốc tế. Thương hiệu mạnh mẽ RINGFEDER® nổi tiếng trên toàn thế giới về các thiết bị khóa, giải pháp giảm chấn và hệ thống khớp nối vượt trội cho những yêu cầu khắt khe nhất trong nhiều ngành công nghiệp trên toàn thế giới. Gần 100 năm sản xuất chuyên nghiệp trong ngành truyền động và giảm xóc, Ringfeder sở hữu kinh nghiệm, bí quyết và kỹ thuật vượt trội trong việc cung cấp sản phẩm và dịch vụ hạng nhất cho khách hàng.

3. Giá trị cốt lõi của Ringfeder và Đại Hồng Phát cùng hướng đến mục tiêu đem lại giải pháp tối ưu cho khách hàng toàn cầu nói chung và khách hàng Việt Nam nói tiêng, đã thúc đẩy hai bên tiến đến thỏa thuận hợp tác công nhận Đại Hồng Phát trở thành đại diện ủy quyền chính hãng của Ringfeder tại Việt Nam năm 2015.

Tại sao lựa chọn ĐẠI HỒNG PHÁT là nhà cung cấp khớp khoá trục chính hãng cho công ty quý khách:

Những lợi ích vượt trội mà Quý khách khi mua sản phẩm Khớp khóa trục Ringfeder từ Đại Hồng Phát.

1. Mua sản phẩm chính hãng nhập khẩu trực tiếp từ RINGFEDER Germany.
2. Bảo vệ rủi ro của bạn, chống lại hàng giả.
3. Cung cấp đầy đủ chứng từ CO/CQ cho Quý Khách.
4. Hàng lưu kho có sẵn, sẵn sàng giao hàng nhanh chóng.
5. Cung cấp bản vẽ kỹ thuật cho khách hàng (khi có yêu cầu).
6. Đội ngũ chuyên viên kỹ thuật nghiệp vụ cao hỗ trợ tận tâm.
7. Tư vấn miễn phí các giải pháp tối ưu cho nhà máy quý khách.
8. Cung cấp Catalogue chính hãng cho các sản phẩm.
9. Miễn Phí chuyển đổi thông số kỹ thuật, kích thước theo yêu cầu.
10. Giao hàng toàn quốc 24/7, giúp Quý khách giảm thiểu thời gian ngừng máy.
11. Có xưởng gia công tinh chỉnh chuyên nghiệp theo yêu cầu riêng của Quý Khách.

MỌI THẮC MẮC HOẶC YÊU CẦU BÁO GIÁ, QUÝ KHÁCH VUI LÒNG LIÊN HỆ:
PHÒNG KINH DOANH
HOTLINE: 0906 955 057 – EMAIL: INFO@DHP-CORP.COM.VN

Công ty Đại Hồng Phát phân phối khóa trục

Giấy ủy quyền phân phối khớp khóa trục Ringfeder - Đại Hồng Phát

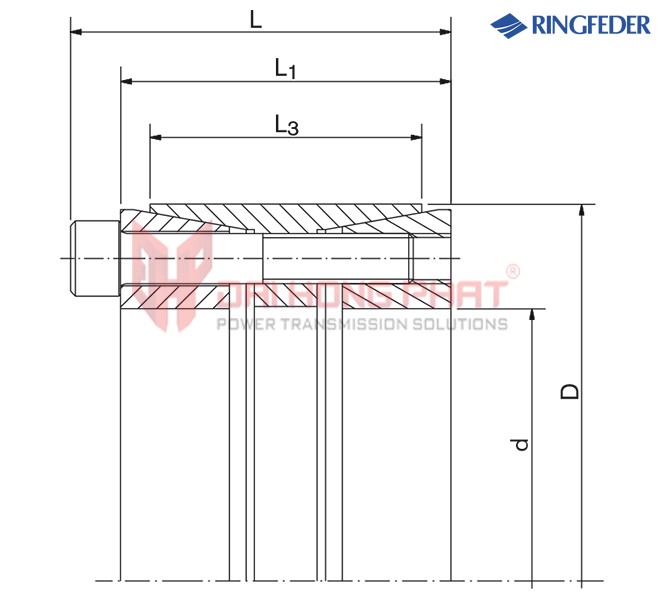

HÌnh vẽ khớp khóa trục MAV 7515

Thông số kỹ thuật khớp khóa trục RINGFEDER RfN 7515 - Locking Assembly

Model	Locking Assembly dimensions					Transmissible torques or axial forces		Gw


	d	D	L	L1	L3	T	^Fax
	mm		mm			Nm	kN	kg
RfN 7515 size 60x95	60	95	58	50	42	4,299	143	1.5
RfN 7515 size 70x110	70	110	70	60	50	7,280	208	2.7
RfN 7515 size 80x120	80	120	70	60	50	10,399	260	2.7
RfN 7515 size 90x130	90	130	70	60	50	12,869	286	2.9
RfN 7515 size 100x145	100	145	82	70	60	18,881	378	4.3
RfN 7515 size 110x155	110	155	82	70	60	20,769	378	4.7
RfN 7515 size 120x165	120	165	82	70	60	24,923	415	5
RfN 7515 size 130x180	130	180	91	79	65	34,364	529	6.6
RfN 7515 size 140x190	140	190	91	79	65	39,651	566	7
RfN 7515 size 150x200	150	200	91	79	65	42,483	566	7.1
RfN 7515 size 160x210	160	210	91	79	65	48,336	604	7.9
RfN 7515 size 170x225	170	225	106	92	78	65,790	774	11.1
RfN 7515 size 180x235	180	235	106	92	78	69,660	774	11.6
RfN 7515 size 190x250	190	250	116	102	88	78,432	826	14.8
RfN 7515 size 200x260	200	260	116	102	88	92,880	929	15.4
RfN 7515 size 220x285	220	285	126	110	96	116,459	1,059	19.7
RfN 7515 size 240x305	240	305	124	108	96	169,394	1,412	21.2
RfN 7515 size 260x325	260	325	127	111	96	183,510	1,412	22.9
RfN 7515 size 280x355	280	355	131	111	96	230,199	1,644	28.9
RfN 7515 size 300x375	300	375	131	111	96	263,085	1,754	30.6
RfN 7515 size 320x405	320	405	156	136	124	350,780	2,192	46.3
RfN 7515 size 340x425	340	425	156	136	124	372,704	2,192	48.9
RfN 7515 size 360x455	360	455	177	155	140	487,557	2,709	67.5
RfN 7515 size 380x475	380	475	177	155	140	514,644	2,709	69.5
RfN 7515 size 400x495	400	495	177	155	140	595,903	2,980	72.7
RfN 7515 size 420x515	420	515	177	155	140	682,580	3,250	75.9
RfN 7515 size 440x535	440	535	177	155	140	715,084	3,250	79.2
RfN 7515 size 460x555	460	555	177	155	140	747,588	3,250	83
RfN 7515 size 480x575	480	575	177	155	140	812,595	3,386	86
RfN 7515 size 500x595	500	595	177	155	140	846,453	3,386	90
RfN 7515 size 520x615	520	615	177	155	140	985,949	3,792	93
RfN 7515 size 540x635	540	635	177	155	140	1,023,870	3,792	96
RfN 7515 size 560x655	560	655	177	155	140	1,137,633	4,063	98.7
RfN 7515 size 580x675	580	675	177	155	140	1,178,263	4,063	102
RfN 7515 size 600x695	600	695	177	155	140	1,218,893	4,063	108
RfN 7515 size 620x715	620	715	177	155	140	1,259,522	4,063	112
RfN 7515 size 640x735	640	735	177	155	140	1,300,152	4,063	112
